VATT

Pas d’équivalence avec Magnat-Debon

Année

1936-1939

Cylindrée

750

Puissance

7CV

Moteur

4 temps latéral

Descriptif

Moteur bicylindres en V à soupapes latérales enfermées. Alésage 70 Course 97 m/m Cylindrée 747 cm3 Graissage à carter sec. Allumage par magnéto. Carter de chaîne à bain d’huile. Boite 4 vitesses, rapports spéciaux 4- 2,62- 1,7-1 à 1. Commande à main. Freins à tambour de 170 m/m à l’avant et de 200 m/m à FAR. Moyeux à broches et Roues interchangeables. Pneus ballon 27 X 4. Fourche à haubannage spécial latéral avec, amortisseurs réglables et Frein de direction. Garde boue AR à charnière. Porte bagages amovible. Sacoches tôle avec outillage. Réservoir de 18 litres. Guidon semi relevé. Miroir rétroviseur. Repose pieds caoutchouc. . Compteur incorporé dans le phare. Poids 217 kg sans l’attelage. Vitesse en palier: 115 km h environ.

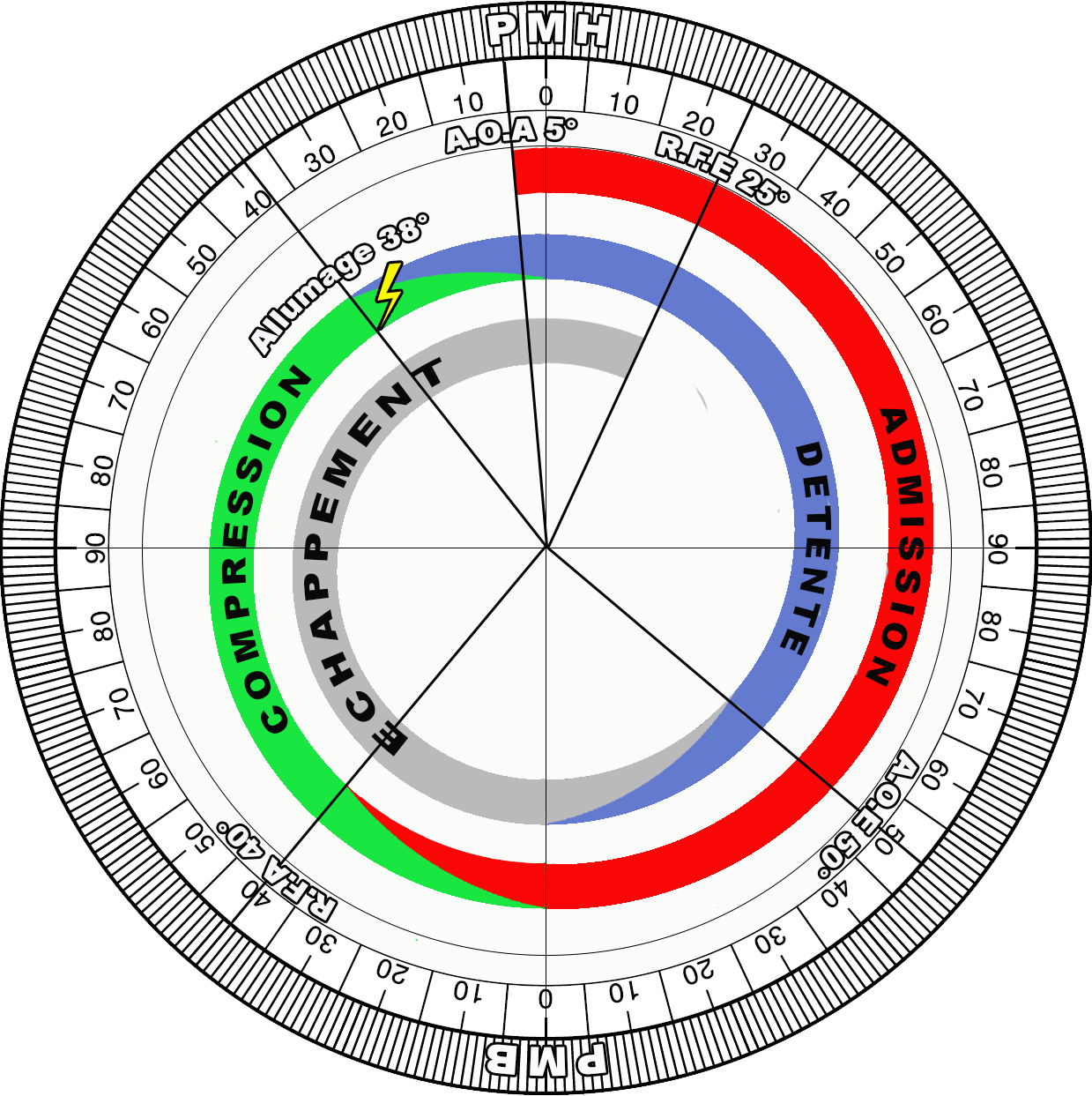

Réglages moteur

Avance Ouverture Admission   AOA

deg

5

m.m

0.3

Retard Fermeture Admission   RFA

deg

40

m.m

8.88

Avance Ouverture Echappement  AOE

deg

50

m.m

13.83

Retard Fermeture Echappement RFE

deg

25

m.m

5.63

Avance Allumage manette   pleine avance

deg

38

m.m

12

Avance Allumage manette   pleine avance

deg

NC

m.m

NC

Type de carburateur

MARQUE

TYPE

PASSAGE D’AIR

EMMANCHEMENT

GICLEUR

VOLET

AIGUILLE

AMAL
5/012
22.2
28.6
140
5/5
2
