RGAS

Équivalence avec Magnat-debon CGSA

Année

1946-1949

Cylindrée

500

Puissance

5CV

Moteur

4 temps culbuté

Descriptif

Moteur 4 temps à soupapes et culbuteurs totalement enclose et graissées par circulation d’huile réglable. Culasse alliage léger. Alésage 84 m/m. Course 90 m/m. Cylindrée 499 cm3. Graissage à circulation continue et carter sec, par pompe double à engrenage. Allumage par magnéto-dynamo commandée par chaîne dupleix. Carburateur incliné à correction d’air. Échappement par silencieux tubulaire. Boite 4 vitesses à commande par sélecteur. Rapports 5.86, 7.32, 10.25, 16.29 à 1. Débrayage à 4 disques liège. Mise en marche par pédale repliable.Freins de 170 m/m à l’avant et 200 mm a l’arrière et moyeu à broche . Roues interchangeables avec moyeux à broche montées avec pneus 27 x 4 ou 27 x 3.75. Fourche speciale pour side-car à haubannage lateral avec amortisseurs et frein de direction. Guidon spécial side-car avec poignée tournante gaz. Miroir rétroviseur. Porte bagages amovible. Béquille avant arrière. Réservoir d’essence aérosport de 16 litres. Réservoir d’huile de 3 litres. 2 sacoches tôle avec outillage complet. Eclairage par dynamo-batterie (phare, plaque lumineuse, avertisseur). Compteur incorporé dans le phare. Pompe de 40 x 30. Poids à vide 190 kgs.

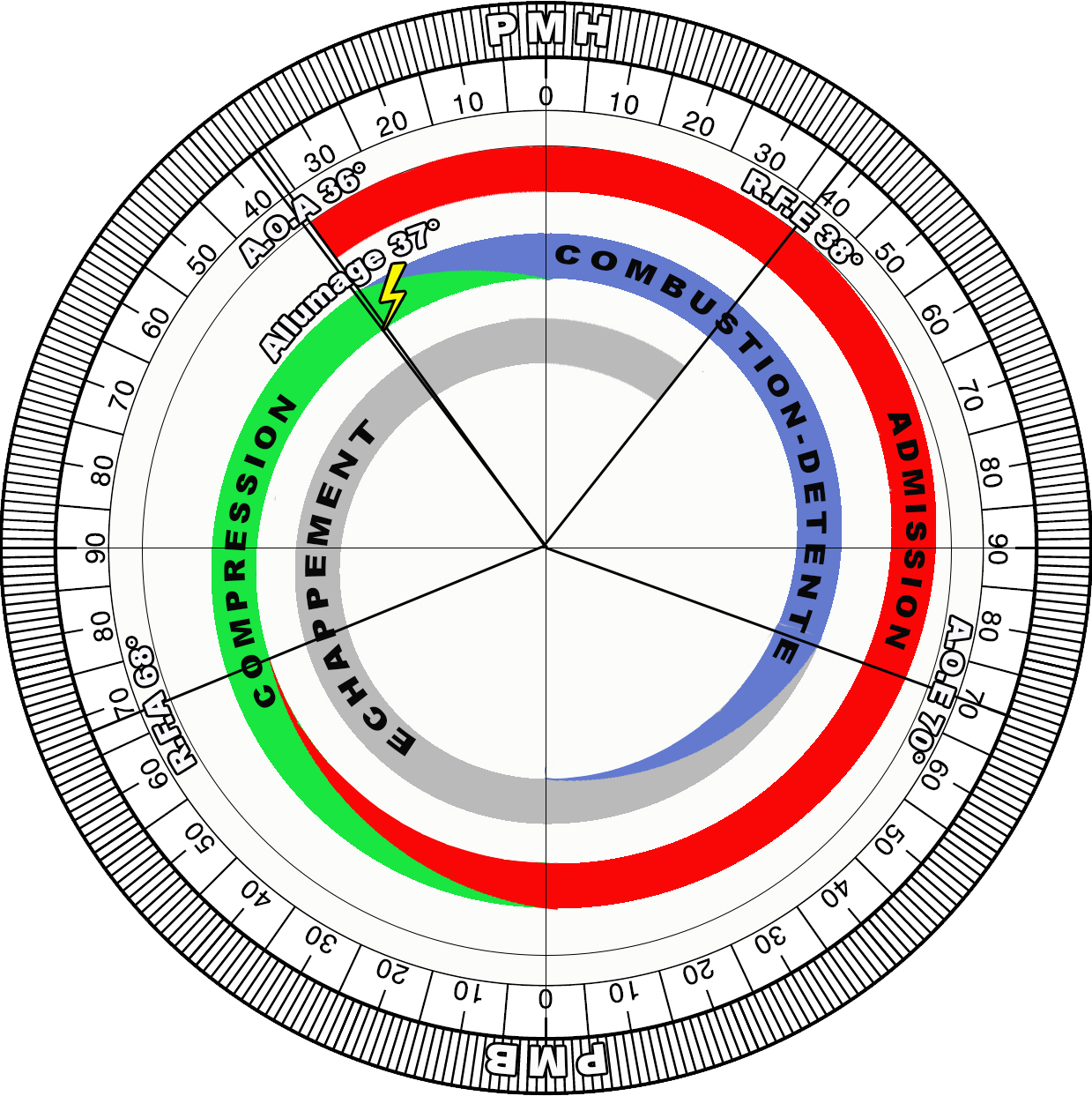

Réglages moteur

Avance Ouverture Admission   AOA

deg

36

m.m

10.5

Retard Fermeture Admission   RFA

deg

68

m.m

23.4

Avance Ouverture Echappement  AOE

deg

70

m.m

24.5

Retard Fermeture Echappement RFE

deg

38

m.m

11.8

Avance Allumage manette   pleine avance

deg

37

m.m

11

Avance Allumage manette   pleine avance

deg

NC

m.m

NC

Type de carburateur

MARQUE

TYPE

PASSAGE D’AIR

EMMANCHEMENT

GICLEUR

VOLET

AIGUILLE

AMAC
6/014
25.4
bride
170
6/4
3
